Контакторы с электрическим управлением от катушки широко используются в автоматизированных системах, где требуется надежная и быстрая коммутация под высокой частотой. Такие устройства позволяют отключать и подключать цепи по сигналу из внешней системы или контроллера. Особенностью работы таких контакторов является использование катушки как элемента управления, что обеспечивает дополнительную защиту и увеличивает срок службы при частых переключениях.
Принцип работы электромагнитного контактора
Контактор с управлением от катушки работает на электромагнитном принципе. В основе устройства — электромагнитная катушка, вокруг которой при прохождении тока создаётся магнитное поле https://pro-automatika.ru/kontaktory-se/lc1d25-schneider-electric/. При включении управляющего сигнала через катушку проходит ток, который магнитизирует ядеро-стальную часть контакта. Это приводит к перемещению мобильного контакта и, соответственно, к открытию или закрытию основной цепи.
Управление от катушки
Использование катушки как элемента управления имеет ряд преимуществ:
- Защита реле: Катушка позволяет ограничить ток, проходящий через систему управления, что увеличивает надёжность при переключении.
- Снижение эрозии: Переключение происходит не через точные контакты, а посредством магнитного воздействия, что снижает износ контактов.
- Быстрота переключения: Отклик контактора на сигнал с катушки обычно очень высок, что критично для систем с частыми коммутациями.

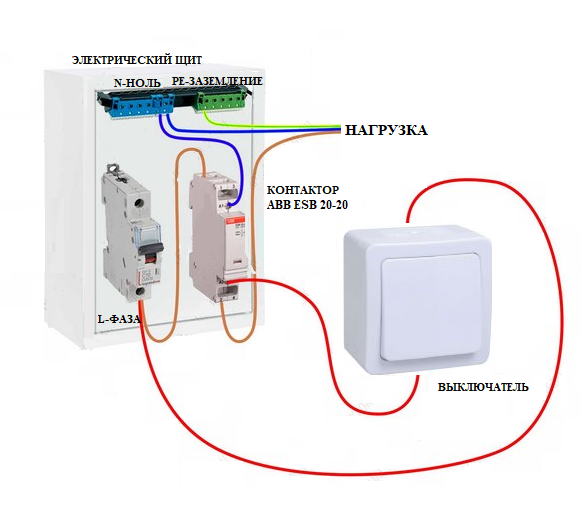

Схема управления
Схема управления может схематично выглядеть так:
| Элемент | Функция |
|---|---|
| Контроллер | Генерирует сигнал для управления |
| Катушка | Преобразует электрический сигнал в магнитное поле |
| Контактное ядро | Реагирует на магнитное поле, перемещает контакт |
| Основная цепь | Соединяется/отключается по сигналу |
Процесс переключения
- Генерация сигнала: Контроллер отправляет импульс или постоянный ток на вход катуши.
- Магнитизация ядра: Ток, проходящий через катушку, создаёт магнитное поле, которое влияет на ядеро-стальную часть контакта.
- Движение контакта: Под воздействием магнитного поля контакт перемещается, открывая или закрывая основную цепь.
- Выключение тока: После убрания сигнала магнитное поле ослабевает, контакт возвращается в начальное положение (обычно по механизму пружин или упругости).
Особенности работы при частых коммутациях
Использование контактора с катушечным управлением особенно востребовано в системах, где требуется многократное и быстрое отключение и подключение цепи, например:
- В системах автоматического выключения электроприборов при срабатывании защиты.
- В установках с автоматическим переключением нагрузок.
- В механике и автоматизации, где необходимы быстрые циклы коммутации.
Для поддержки высокой частоты переключений используются:
- Катушки с низным индуктивным сопротивлением.
- Контактные материалы с минимальным износом.
- Оптимизированные схемы питания управления.
- Дополнительные охлаждающие элементы при необходимости.
Контактор с управлением от катушки — это надёжное решение для автоматизированных систем, требующих быстрых и частых переключений. Использование катушки как элемента управления обеспечивает долговечность, снижает эрозию контактов и повышает безопасность эксплуатации. Выбор такого контактора оправдан, если система предполагает интенсивную работу с переключением нагрузок.
